| Plaats van herkomst: | China |
| Merknaam: | GME |
| Certificering: | ISO9001 CE |
| Modelnummer: | OEM |
| Min. bestelaantal: | 10pcs |
|---|---|
| Verpakking Details: | standaard export verpakkingen |
| Levertijd: | 7-15 dagen |
| Betalingscondities: | Bevestigingsbrief, D/A, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 100000pcs/month |
| Modelnummer: | Rex-C100 Temperatuurcontrolemechanisme | Gebruik: | Industriële |
|---|---|---|---|
| Naam van het product: | C100 Intelligent PID temperatuurcontrolemechanisme | Inputsignaal: | Thermokoppel, OTO |
| Voeding: | AC110-240V, 220V 50/60 Herz | ||
| Markeren: | Het controlemechanisme van de thermostaattemperatuur,het hete controlemechanisme van de agenttemperatuur |
||

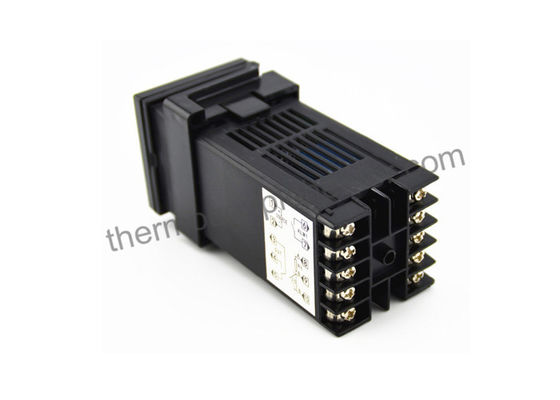

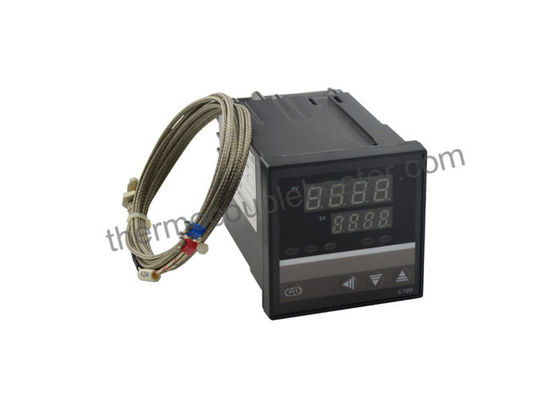

Innovatief Industrieel TC de temperatuurcontrolemechanisme van OTO pid met digitale vertoning
Algemene Beschrijving
REX-reekspid het Temperatuurcontrolemechanisme is het nieuwe langs ontwikkelde product
ons bedrijf. Het keurt speciale microcomputer het aanpassen meter goed dat
wendt omschakelingsmacht aan en de oppervlakte zet technologie (SMT) op, daarom,
het controlemechanisme is vrij slim en betrouwbaar. Zijn speciale functies zoals auto
het diagnostiseren, het auto plaatsen en intelligente controle. Het kan wijd in worden gebruikt
vertoning en controle van de parameter van de temperatuur, druk, stroom, en
vloeibaar niveau.
Specitications
| Inputspecificaties | Thermokoppel: K, J, S, de Thermische Weerstand van R: Pt100, OTO |
| Outputsignaal | facultatieve output |
| Metingsprecisie | 1.0 klasse (±1.0%F±1), 0,5 klasse (±0.5%F+1) |
| Regelende Methodes | Intelligente PID controle, volgens de waarde van P, I, de parameters van D, wij kunnen P (P=0 is aan-uit- controle) krijgen, pi, PD, PID regelende wijze |
| Alarmfunctie (facultatieve functie) | Bovengrens, ondergrens, afwijkingswaarde, absolute waarde |
| Contactcapaciteit (Weerstand biedende Lading): AC250V 2A | |
| Voeding | AC85-AC265V 50/60 Herz |
| Machtsconsumptie | ≤10VA |
| Arbeidsvoorwaarden | Temperatuur: - 10-50℃ |
| Vochtigheid: ≤85%RH niet corrosief milieu |
1, Input:
Het thermokoppel (TC), Weerstandstemperatuur ontdekt (OTO)
Standaardstroom en voltagesignalen.
2, Vertoning:
Proceswaarde (PV), Plaatsende Waarde (SV): - 1999~+1999
Output (OUT1, OUT2) Alarm (ALM1, ALM2) het Auto plaatsen (AT)
Vertoning: Leiden
3, Controlemanier
(1).PID controle (met inbegrip van ON/OFF, positie PID en ononderbroken PID)
(2).Auto plaatsende Controle
4.Accuracy
Metingsnauwkeurigheid: ±0.5%FS
Compensatiefout van koude terminal: ±2℃ (wijzig binnen 0~50℃ door zacht)
Resolutie: 14bit. Samplingperiod: 0.5Sec.
5.Setting waaier:
Plaatsende Waarde (SV): zelfde waaier met PV
Evenredige Band (P): 0~full waaier (ON/OFF Controle wanneer reeks aan 0)
IntegrationTime (I): 0~3600Sec (geen integrale actie wanneer reeks aan 0)
Afgeleide Tijd (D): 0~3600Sec (geen afgeleide actie wanneer reeks aan 0)
Evenredige Periode: 1~100Sec
Aan-uit- hysteretic de lijnbreedte van de controleoutput: 1~100℃ (of andere PV eenheden)
6.Control output
(1) Muntoutput: Gelijkstroom 0~10Ma, 4~20mA het Voltageoutput<500>
(van RL (2): Gelijkstroom 0-5V, 1-5V (RL>10K)
(3) Relaisoutput: Contactcapaciteit: 250V AC 3A (weerstand biedende lading)
(4) de output van de Voltageimpuls: 0-12V (toepasselijk voor relais in vaste toestand SSR)
(5) Silicium Gecontroleerde Gelijkrichter (SCR) output: hetdwars teweegbrengen of
phase-shift het teweegbrengen (weerstand biedende lading)
(6) Alarmerende functieoutput: 2 groepenoutput hoogstens, 12 wijzen
De Capaciteit van het outputcontact: 250V AC 3A
7.Other parameters
(1) Isolatieweerstand: >50MΩ (500V gelijkstroom)
(2) Isolatiesterkte: 1500V AC/min
(3) Machtsconsumptie:<10v>
(4) de Dienstmilieu: 0~50℃, 30~85RH, geen corrosief gas
(5) Gewicht: abt.0.5Kg (C900-type)
5.First controleoutput (OUT1) (het Verwarmen kant)
M: Output 8 van het relaiscontact: Huidige output (gelijkstroom 4~20mA)
V: De output T van de voltageimpuls: Hydratie drijfoutput
6.Second controleoutput (OUT2) (het Koelen kant)
Verklaar nietig: wanneer de controleverrichting F of D is
M: De output van het relaiscontact
8: Huidige output (gelijkstroom 4~20mA)
V: De output van de voltageimpuls
T: Hydratie drijfoutput
7.First alarm (ALM1) 8.Second Alarm (ALM2)
N: geen alarm A: Bovengrens bias alarm
B: Ondergrens bias alarm C: Bovenleer/Ondergrens bias alarm
D: Alarm op gebied
E: Reservebovengrens bias alarm in bijlage
F: Reserveondergrens bias alarm in bijlage
G: Reservebovenleer/ondergrens bias alarm in bijlage
H: De waardealarm van de bovengrensinput
J: De waardealarm van de ondergrensinput
K: Reserve de waardealarm van de bovengrensinput in bijlage
L: Reserve de waardealarm van de ondergrensinput in bijlage
