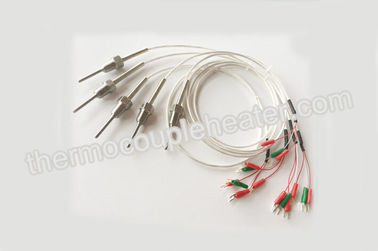

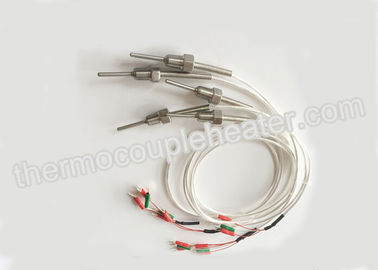

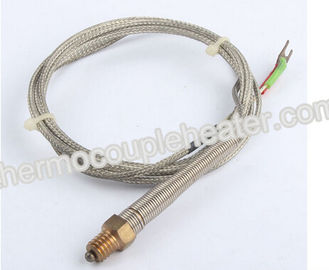

Mineraal geïsoleerde thermokoppel of RTDS in PT100/PT1000 met hoge tempertauresensor
Beschrijving:
1) De Thermokoppels van GME worden gebruikt in de industrie voor het meten van de temperatuur van gassen, vloeistoffen of stevige oppervlakten enz., Zijn gewoonlijk geassembleerd met indicatoren, registreertoestellen of computers.
2) Een thermokoppel bestaat uit twee ongelijke aan de ene kant bij samen aangesloten metalen. Wanneer de verbinding van de twee metalen wordt gekoeld of verwarmd en een voltage wordt veroorzaakt dat terug naar emperature kan worden gecorreleerd. DE KALIBERBEPALINGEN ZIJN K, N, E.J, T, S, R, B. Elke kaliberbepaling heeft een verschillende temperatuurwaaier
3)Het thermokoppel is samengesteld uit temperatuursensor en signaalconvertor, is de signaalconvertor geïnstalleerd in de kabeldoos van temperatuursensor, beïnvloeden de de opbrengsweerstand van de temperatuursensor of de potentiële gevolgen die door de temperatuur wordt gemaakt, via transformatie om tot een differentieel voltagesignaal te leiden. Het signaal via de versterkerversterking, dan door voltage en huidige transformatie, output 4-20 mA huidig signaal die aan de waaier beantwoorden.
Specificatie:
Technische Bril:
Pt100 sensor
Uitbreidingskabel - 3 wires/2-draden
Standaardkabellengte: 2.5 MT
Oogstwaaier: van - 50 °C aan 220 °C
Bescherming: IP 68
Flexibele ingeblikte AWG van koperdraden 3x22
Primaire isolatie: siliciumrubber
Schild: Allen. folieschild 100%
Secundaire isolatie: blauw siliconerubber
Kleur: Nr 2 rode leiders
Nr 1 witte leider
|
Leider
materiaal
|
Kaliberbepaling |
Nauwkeurigheid |
| Klasse Ⅰ |
Klasse Ⅱ |
| Nauwkeurigheid |
Temperatuurwaaier (°C) |
Nauwkeurigheid |
Temperatuurwaaier (°C) |
| NiCr-NiSi |
K |
±1.5°C
Of
±0.4%|t|
|
-40-1000 |
±2.5°C
of
±0.75%|t|
|
-40-1000 |
| Si-NiSi NiCr |
N |
-40-1100 |
-40-1200 |
| NiCr-Konstantan |
E |
-40-800 |
-40-800 |
| Fe-Konstantan |
J |
-40-750 |
-40-750 |
| Cu-Konstantan |
T |
±0.5°C of
±0.4%|t|
|
-40-350 |
±1°C of
0,75%|t|
|
-40-350 |
| PtRh10-PT |
S |
±1°C of
± [1+ (t-1100) × 0,003]
|
0-1600 |
±1.5°C
Of
±0.25%|t|
|
0-1400 |
| PtRh13-PT |
R |
0-1600 |
| PtRh30-PtRh6 |
B |
— — |
— — |
600-1700 |
Voordelen:
1)De producten van GME is Gemakkelijke assemblage en geschikt voor vervanging;
2) De producten van GME is de Lente thermisch element met goede shock-proof prestaties;
3)De producten van GME is Brede mesuring waaier (0~1600 graad Celsius);
4) De producten van GME is Hoge mechanische sterkte en goede druk-bestand prestaties
