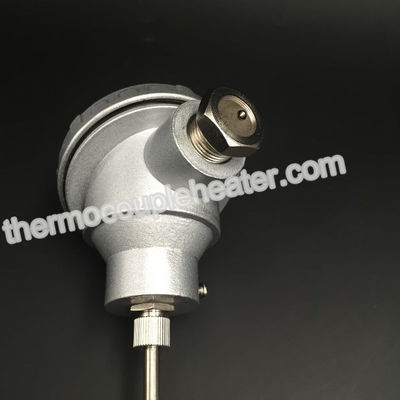

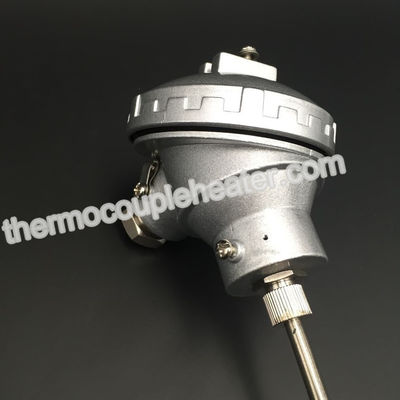

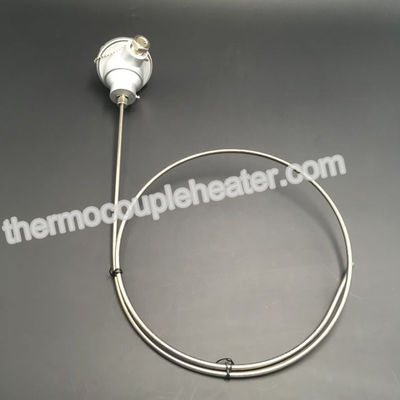

Pt100 OTO-Temperatuursensor, Thermokoppelsonde Op hoge temperatuur 2 Paren

Industrieel flensk type gepantserd thermokoppel met pt100-temperatuursensor

Beschrijving:

1). De types van thermokoppel

Zou het algemeen gebruikte thermokoppel in twee types kunnen worden verdeeld: standaardthermokoppel en niet genormaliseerd thermokoppel.
Het standaardthermokoppel betekent nationale normen voor het verband tussen de thermo-elektrische macht en de temperatuur, tolerantie, en een verenigde standaardthermokoppel indexerende lijst, het heeft zijn steun van het vertoningsinstrument beschikbaar voor selectie
Niet genormaliseerd thermokoppel.
Voor het werkingsgebied van gebruik of omvang en niet standaardthermokoppel, over het algemeen is er geen eenvormige indexerende die lijst, hoofdzakelijk wordt gebruikt om bepaalde speciale gelegenheden te meten.
In China, thermokoppels en OTO allen volgens de internationale normen van CEI, en aangewezen zeven soorten normalisatie -S, B, E, K, R, J, t-thermokoppel als ons verenigd ontwerp-type thermokoppel

2). De structuur van thermokoppel
om het thermokoppel te waarborgen is het betrouwbare, regelmatige werk, is zijn structuur als volgt.

1. Van het twee thermokoppel moet het hete elektrodenlassen sterk zijn.
2. Twee hete elektroden aan elkaar zouden goed moeten worden geïsoleerd om kortsluitingen te verhinderen;
3. Connetion tussen compensatiedraad en thermokoppel vrij eind moet geschikt en betrouwbaar zijn
4. Het zou moeten kunnen waarborgen het beschermingsomhulsel volledige isolatie tussen hete elektrode en schadelijke media heeft

Specificatie:

1. Graduatieteken: S, R, B;
2. Draadaantal: Simplextype (2cores);
3. Buitenbeschermingsbuis:
1) De delen van de staalbuis: a.Material: 304; b.Diameter: 18mm; c.Length: 150mm
2) Cermaicdeel: a.Material: Ceramische Buis; b.Diameter: 16mm c.Length: 350mm
4. Totaal Lengte: 500mm
5. De details van de Thermcoupleschakelaar:
1)Model: Het model van het waterbewijs
2)Grootte: M20*1
3)Het model van het Cermicblok: 2p-c
6. Gebruikstemperatuur: Meer dan 1500C;

Toepassing:

1. Wijd Gebruikt in Wetenschap en Industrie
2. Temperatuurmeting voor ovens
3. De Uitlaattoepassing van de gasturbine
4. Gebruikt voor Dieselmotoren en Andere Industriële Processen
